首页 >  补偿器系列 >  矩形波纹补偿器

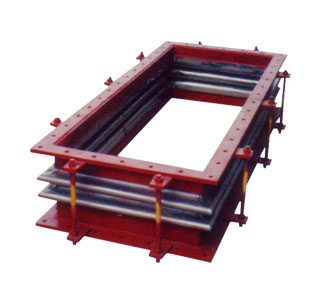

矩形波纹补偿器

     瑞祥方形补偿器形状上近似“凸或凹”字的顶部;它和波纹管补偿器基本原理是一样,只是方形补偿器的补偿范围没有波纹管补偿器大,而且设置的位置有一定限制!





端面尺寸
LpxLs(mm)
1000×800 1500×800 2000×800 2500×800 3000×800
波数n 2 4 2 4 2 4 2 4 2 4
补偿量Xo(mm) 42 21 42 21 42 21 42 21 42 21
总长
L
(mm)
LO 310 470 310 470 310 470 310 470 310 470
L2 360 520 360 520 360 520 360 520 360 520
L3 410 570 410 570 410 570 410 570 410 570
L4 460 620 460 620 460 620 460 620 460 620
轴向刚度
Kx(kgf/mm)
0.0211
XL'
0.0106
XL'
0.0211
XL'
0.0106
XL'
0.0211
XL'
0.0106
XL'
0.0211
XL'
0.0106
XL'
0.0211
XL'
0.0106
XL'





端面尺寸
LpxLs(mm)
3500×800 4000×800 5000×800 4500×1120 3171×2716
波数n 2 4 2 4 2 4 2 4 2 4
补偿量Xo(mm) 21 38 21 38 21 38 21 38 21 38
总长
L
(mm)
LO 310 470 310 470 310 470 310 470 310 470
L2 360 520 360 520 360 520 360 520 360 520
L3 410 570 410 570 410 570 410 570 410 570
L4 460 620 460 620 460 620 460 620 460 620
轴向刚度
Kx(kgf/mm)
0.0211
XL'
0.0357
XL'
0.0211
XL'
0.0357
XL'
0.0211
XL'
0.0357
XL'
0.0211
XL'
0.0357
XL'
0.0211
XL'
0.0357
XL'

     瑞祥,以打造行业高精尖为己之重任,为中国制造遍全球献微薄之力!巩义市瑞祥供水材料有限公司自2014年成立以来,恪守信言,务实创新,根植于【钢铁、电力、化工及市政给排水管道】领域,全力打造【伸缩器,防水套管,传力接头】系列的高端精品!您的每一通电话咨询,每一次洽谈合作,都是瑞祥人前进的动力!期待你我同行,携手助力中国梦!
